モジュラースロット MOVIE
MODEL[SH]
■モジュラーシステム用アーバに取り付け･交換でき使用コスト軽減。
■ソリッドヘッドなので再研磨も可能でエコ＆経済的。
■ソリッドヘッドなのでロー付タイプのカッターと比較して高剛性、ビビリ発生が少ない。
■切粉排出性が非常に高い新開発刃形状。
■高耐熱・高硬度の専用コーティングの採用で高寿命。加工能率も大幅UP！
ソリッドヘッド品番
| CODE | 外径ΦD ±0.05 | 刃厚T ±0.02 | 内径Φd H6 | 刃数Z | 最大加工溝深さ |
|---|---|---|---|---|---|
| MSSH-32-15 | 32 | 1.5 | 12 | 6 | 3.0 |
| MSSH-32-20 | 2.0 | ||||
| MSSH-32-25 | 2.5 | ||||
| MSSH-32-30 | 3.0 | ||||
| MSSH-40-20 | 40 | 2.0 | 13 | 6 | 4.5 |
| MSSH-40-25 | 2.5 | ||||
| MSSH-40-30 | 3.0 | ||||
| MSSH-40-40 | 4.0 | ||||
| MSSH-50-20 | 50 | 2.0 | 15.875 | 8 | 6.0 |
| MSSH-50-25 | 2.5 | ||||
| MSSH-50-30 | 3.0 | ||||
| MSSH-50-40 | 4.0 |
※刃厚違いなど特殊サイズも製作可能です。
専用クランプボルト品番
| CODE | 適合アーバー | ネジ部 M | イン口径ΦD1 | 適合ヘッド |
|---|---|---|---|---|
| MSB-32 | MS-ST16-150 | M8 | Φ8.5 | MSSH-32-□ MSRH-32-□ |
| MSB-40 | MS-ST20-150 | M10 | Φ10.5 | MSSH-40-□ MSRH-40-□ |
| MSB-50 | MS-ST25-150 | M12 | Φ12.5 | MSSH-50-□ MSRH-50-□ |
※他社モジュラーシステム用アーバでもご使用いただけます。
| 適合メーカー | |
|---|---|
| 三菱マテリアル | スクリューインツール |
| 日立ツール | モジュラーミル |
| ダイジェット | モジュラーヘッド |
| SANDVIK | モジュラーコロミル |
| SECO | コンビマスターヘッド |

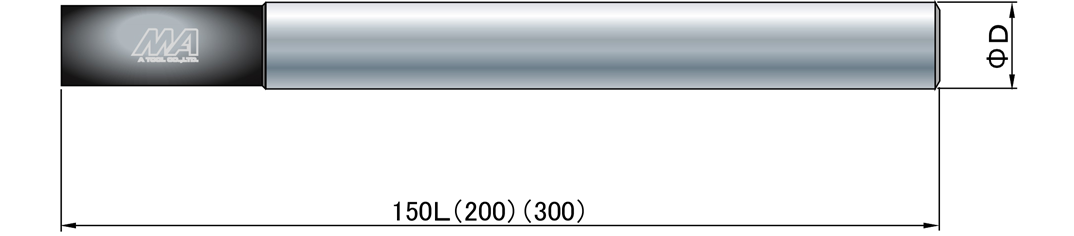

モジュラーアーバ品番
| CODE | 全長L | シャンク径ΦD | 使用ヘッド | クランプボルト |
|---|---|---|---|---|
| MS-ST16-150 | 150 | 16.0 | MSSH-32 | MSB-32 |
| MS-ST20-150 | 20.0 | MSSH-40 | MSB-40 | |
| MS-ST25-150 | 25.0 | MSSH-50 | MSB-50 |
※全長250、300も御用意できます。BTタイプ、HSKタイプも製作致します。
