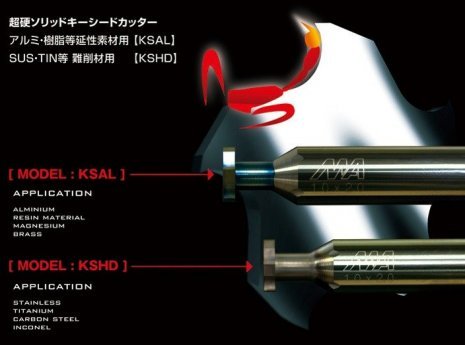

超硬ソリッドキーシードカッター・ミニスリットマスターはアルミ・樹脂等の延性素材向け【KSAL】とSUS・TINなど難削材向け【KSHD】の2つのモデルをラインナップ。
切削時の振動を抑え、切粉排出性の非常に高い新開発の刃形状と各モデル専用のコーティングを採用し、あらゆる金属・樹脂素材の切削溝加工を高精度・高能率で実現する超硬キーシードカッターです。
KSHD＆KSAL MOVIE
MODEL[KSHD]

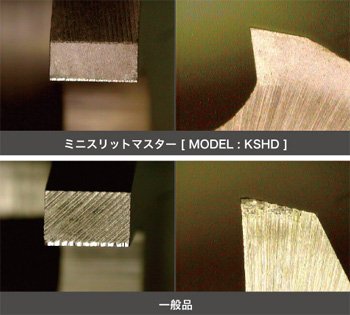

SUS 304を同条件で連続切削後の刃先摩耗の違い
■ 強度の高い専用コーティングで、高寿命を実現。
■ 独自の刃形状によりビビリがなく、スムーズカット。
■ チッピングを防ぐ1ランク上の刃先仕上げ精度。
■ 一般品と比較して、周速3倍で使用可能。
MODEL[KSAL]

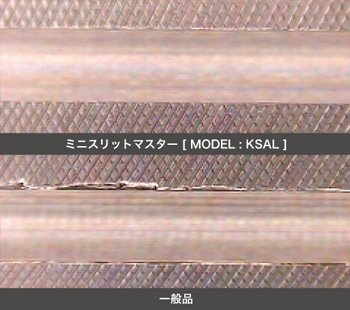

AL 6061-T6を切削してのバリ発生状況の違い
■ 専用コーティングの効果で溶着発生が少なく高寿命。
■ 鋭い独自の刃形状でビビリ発生が少なく、滑らかな切削面。
■ 専用コーティングと刃形状の相乗効果でバリ発生が格段に少ない。
■ 従来一般品と比較して飛躍的な高速加工が可能。
MODEL[KSAL] MODEL[KSHD]

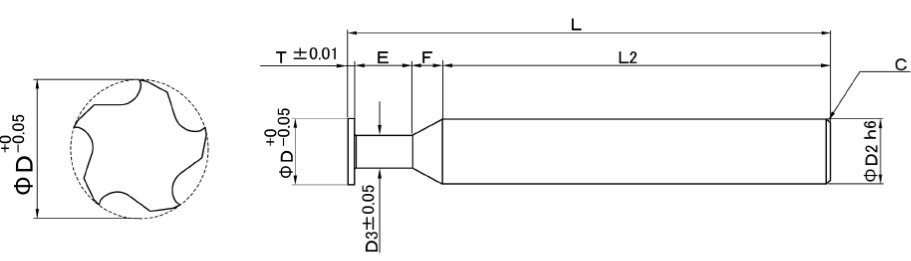

SIZE
| D1:刃径 +0 -0.05 |
T:刃厚（0.1mm刻み）+0 -0.02 |
N:首径 | E:首長 | L:全長 | D2:シャンク径 |
|---|---|---|---|---|---|
| Φ4.0 | 0.3t～2.0t | 2 | 3.5 | 50 | 4.0 |
| Φ6.0 | 0.3t～2.0t | 3 | 4 | 50 | 6.0 |
| Φ8.0 | 0.3t～2.0t | 4 | 5 | 60 | 8.0 |
| Φ10.0 | 0.3t～2.5t | 5 | 6 | 70 | 10.0 |
| Φ12.0 | 0.3t～3.0t | 6 | 8 | 70 | 12.0 |
※上記にない刃厚、外径サイズなども受注にて制作致します。
※首長ロングタイプ、全長ロングタイプなども受注にて制作致します。
有効加工深さ
| 刃径 +0 -0.05 |
有効加工深さ F (mm) |
|---|---|
| Φ4.0 | 0.80 |
| Φ6.0 | 1.30 |
| Φ8.0 | 1.80 |
| Φ10.0 | 2.30 |
| Φ12.0 | 2.80 |
■ワーク材質により[MODEL:KSAL]・[MODEL:KSHD]のどちらを選定すればよいかわからない場合は弊社営業までお問い合わせ下さい。
