超硬ソリッドメタルソー SHARP SAW DMX

SHARP SAW DMX MOVIE


ステンレス合金、チタン合金などの難削材がさくさく斬れる!
SUS304の溝加工において、テーブル送り「3倍」
周速「2倍」で加工可能!



SHARP SAW DMXの特徴


  • 抜群の耐熱性、密着性を誇り、高寿命を実現する[DMXコート]
    ステンレス合金、チタン合金加工向けに高耐熱性、高硬度のコーティングで密着性も高い為SUS304ではノンコート比2.5~3倍の耐磨耗性を実現しております。 耐熱温度900℃ 高度Hv2400~2600
  • 円弧逃げ角により振動発生が少なく、安定した加工が可能
    外周の円弧逃げ角と適正な刃先スペックの採用により、振動が少なくバリの発生を押えた安定した加工を可能としております。
  • 高寿命を実現する特殊超硬母材を使用
    通常よく使用される超硬母材と比較して、耐熱性が高く、耐チッピング性が高い特殊な超硬母材を使用しており、熱の発生が多く、刃先チッピングを起こしやすい難削材加工において高寿命を可能にしております。
  • 切粉排出性が高く、剛性の高い刃形状を採用
    スムーズなR形状で構成された刃形状で、切粉をスムーズに排出し、刃先への凝着を防ぎます。また、剛性も高く、高送りの加工を可能にしています。当社テストではSUS304の深さ3mmの溝加工で一般標準品と比較して送りスピード3倍を実現いたしました。


当社切削比較テスト


被削材 SUS304 100X100X20t 加工内容 溝加工 深さ3mm 1パス
メタルソーサイズ 外径φ75 厚み1.0t 内径φ25.4 使用機械 松浦機械製作所
切削液 油性

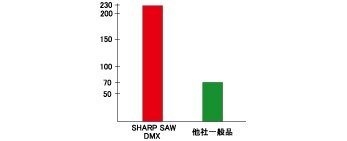

テーブル送り mm/分

テーブル送り mm/分

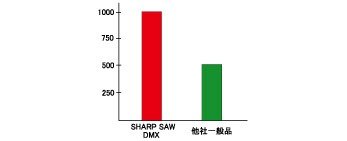

メタルソー回転数 rpm/分

メタルソー回転数 rpm/分

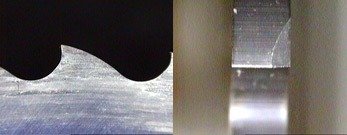

上記グラフの条件で切削後の刃先摩耗状態比較


SHARP SAW DMX

SHARP SAW DMX

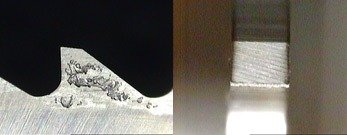

他社標準品

他社標準品



対応スペック


外径 厚み 内径 刃数
50 0.5
1.0
1.5
2.0
2.5
3.0
15.875 54
70 0.5
1.0
1.5
2.0
2.5
3.0
25.4 60
100 0.5
1.0
1.5
2.0
2.5
3.0
25.4 48 or 78

※ 上記にないサイズは受注にて製作いたしますのでお問い合わせください。
