SHARP SAW-S LG MOVIE
当社独自の研削技術が超硬ソリッドメタルソーでは実用化されていなかった極薄刃厚化を実現いたしました。
最小刃厚φ45で0.02mm、φ60で0.04mm、φ100で0.10mmまで製作可能。今まで不可能といわれていた領域の微細切断、微細溝切削加工が可能となります。
商品の特徴
φ100X0.15t,φ60X0.08t
-
-
独自の研削技術で「鏡面」に仕上がっています。
φ60X0.08t ボス付き バックテーバータイプ
-
-
この厚みでバックテーパー(中低勾配)がついているのは当社のみです。
-
-
毛髪と刃先との比較
-
-
マイクロメーターでの測定

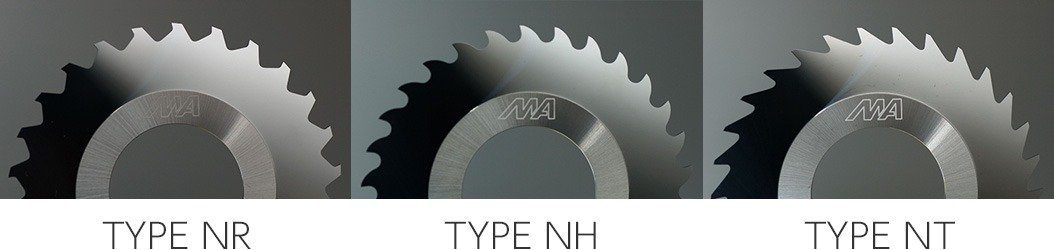

刃形状の種類
加工対象
| ■加工対象 ワーク素材 |
|---|
| アルミ、銅、純鉄、ＳＵＳ等の金属 グラス繊維混入樹脂、ＦＲＰ基板素材、アクリル、ナイロン系樹脂等のエンプラ及び金属とエンプラの積層物など。 |
製作の範囲
| ■製作範囲 （単位mm） | |||
|---|---|---|---|
| 外径 | 厚み（標準厚み公差±0.002） | 内径 | |
| φ25 | 0.02～ | ボス付バックテーパー(BB)仕様は0.05～ | φ6.0/φ9.525 |
| φ45 | 0.02～ | ボス付バックテーパー(BB)仕様は0.05～ | φ12.7/φ15.875 |
| φ50 | 0.04～ | ボス付バックテーパー(BB)仕様は0.05～ | φ12.7/φ15.875 |
| φ60 | 0.05～ | ボス付バックテーパー(BB)仕様は0.07～ | φ25.4/φ40.0 |
| φ70 | 0.05～ | ボス付バックテーパー(BB)仕様は0.07～ | φ25.4/φ40.0 |
| φ85 | 0.08～ | ボス付バックテーパー(BB)仕様は0.10～ | φ40.0 |
| φ100 | 0.10～ | ボス付バックテーパー(BB)仕様は0.12～ | φ40.0 |
| φ120 | 0.12～ | ボス付バックテーパー(BB)仕様は0.15～ | φ90.0 |
SHARP SAW-S LGでの高速微細加工事例
■加工事例1
加工材質：FRP基板、+銅箔
メタルソーサイズ：外径Ф70
刃厚0.10t
刃数 100N
メタルソー回転数：3,000rpm
送りスピード：12000mm/min
(200mm/s)
■加工事例2
メタルソーサイズ：外径70/厚み0.10/内径25.4/刃数100
ワーク材質：AL 6063-T6
使用機械：松浦機械製作所 V.PLUS-550
切削長さ（ワーク幅）：50ｍｍ
溝加工数：10本
溝幅：0.10 mm 溝深さ：0.5ｍｍ リブ幅：0.15ｍｍ
メタルソー回転数：6000rpm
送りスピード：8000mm/min
加工時間30秒
