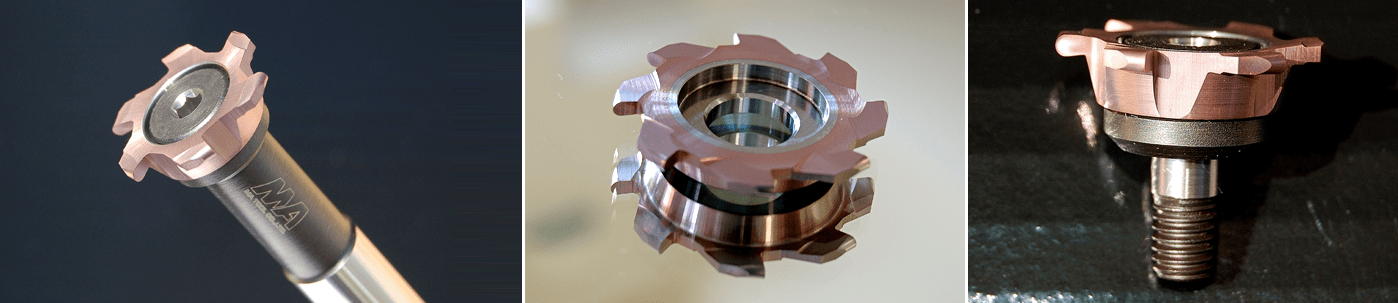

モジュラースロット MOVIE
MODEL[RH]
■高剛性でビビリ発生が少ない為、高送りが可能。
■3軸ＭＣで逆テーパーコンタリング加工が可能。
■高硬度・高耐熱性のコーティング採用で長寿命。
■高剛性の為、底面同時加工が可能。
■ソリッドヘッドで再研磨・再コートも可能。
ソリッドヘッド品番
| CODE | 外径ΦD ±0.05 | 刃厚T ±0.02 | 内径Φd H6 | 刃数Z | 最大加工溝深さ |
|---|---|---|---|---|---|
| MSRH-32-0.75R | 32 | 1.5 | 12 | 6 | 3.0 |
| MSRH-32-1.0R | 2.0 | ||||
| MSRH-32-1.25R | 2.5 | ||||
| MSRH-32-1.5R | 3.0 | ||||
| MSRH-40-1.0R | 40 | 2.0 | 13 | 6 | 4.5 |
| MSRH-40-1.25R | 2.5 | ||||
| MSRH-40-1.5R | 3.0 | ||||
| MSRH-40-2.0R | 4.0 | ||||
| MSRH-50-1.0R | 50 | 2.0 | 15.875 | 8 | 6.0 |
| MSRH-50-1.25R | 2.5 | ||||
| MSRH-50-1.5R | 3.0 | ||||
| MSRH-50-2.0R | 4.0 |
専用クランプボルト品番
| CODE | 適合アーバー | ネジ部 M | イン口径ΦD1 | 適合ヘッド |
|---|---|---|---|---|
| MSB-32 | MS-ST16-150 | M8 | Φ8.5 | MSSH-32-□ MSRH-32-□ |
| MSB-40 | MS-ST20-150 | M10 | Φ10.5 | MSSH-40-□ MSRH-40-□ |
| MSB-50 | MS-ST25-150 | M12 | Φ12.5 | MSSH-50-□ MSRH-50-□ |
※他社モジュラーシステム用アーバでもご使用いただけます。
| 適合メーカー | |
|---|---|
| 三菱マテリアル | スクリューインツール |
| 日立ツール | モジュラーミル |
| ダイジェット | モジュラーヘッド |
| SANDVIK | モジュラーコロミル |
| SECO | コンビマスターヘッド |

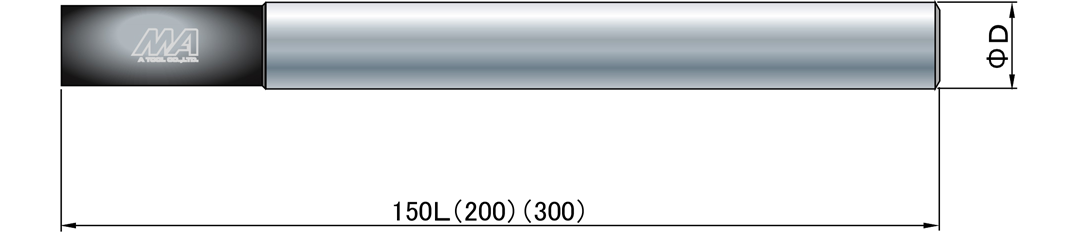

モジュラーアーバ品番
| CODE | 全長L | シャンク径ΦD | クランプボルト |
|---|---|---|---|
| MS-ST16-150 | 150 | 16.0 | MSB-32 MSCVB-32 |
| MS-ST20-150 | 20.0 | MSB-40 MSCVB-40 | |
| MS-ST25-150 | 25.0 | MSB-50 MSCVB-50 |
※全長250、300も御用意できます。BTタイプ、HSKタイプも製作致します。
