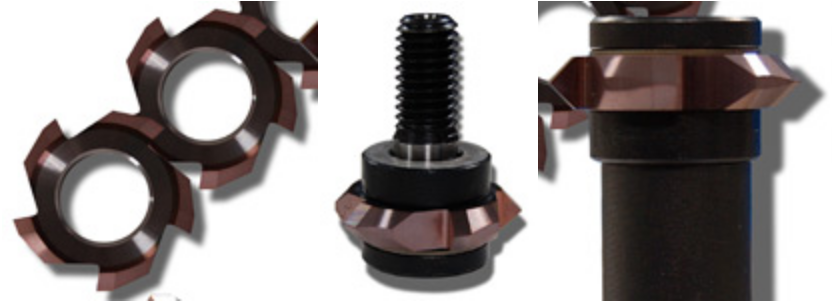

モジュラースロット MOVIE
MODEL[CV]
■モジュラーシステム用アーバに取り付け、交換でき使用コスト軽減。
■5枚刃で高送りが可能。
■シャープエッジでビビリなくバリ発生が少ない。
■高硬度・高耐熱性のコーディング採用で高寿命。
■ソリッドヘッドで再研磨も可能。エコ＆経済的。
ソリッドヘッド品番
| CODE | 外径ΦD ±0.1 | 刃厚T | 内径Φd H6 | 刃数Z | 角度θ±10' | 最大C面幅 |
|---|---|---|---|---|---|---|
| MSCV-25 | 25 | 5.0 | 12 | 5 | 90° | 2.3C |
| MSCV-32 | 32 | 8.0 | 12 | 5 | 90° | 3.8C |
※V先端部にチッピング防止のホーニングを施してある為、～0.1のフラット面が残ります。
（ホーニング無しの仕様も製作できます。）
※弊社にて再研磨が可能です。
※他社モジュラーシステム用アーバにも使用可能です。（下記専用クランプボルトは必要です。）
※120°タイプなど特殊サイズも製作可能です。
専用クランプボルト品番
| CODE | 適合アーバー | ネジ部 M | イン口径ΦD1 | 適合ヘッド |
|---|---|---|---|---|
| MSCVB-25 | MS-ST16-150 | M8 | Φ8.5 | MSCV-25 |
| MSCVB-32 | MSCV-32 |
※他社モジュラーシステム用アーバでもご使用いただけます。
| 適合メーカー | |
|---|---|
| 三菱マテリアル | スクリューインツール |
| 日立ツール | モジュラーミル |
| ダイジェット | モジュラーヘッド |
| SANDVIK | モジュラーコロミル |
| SECO | コンビマスターヘッド |

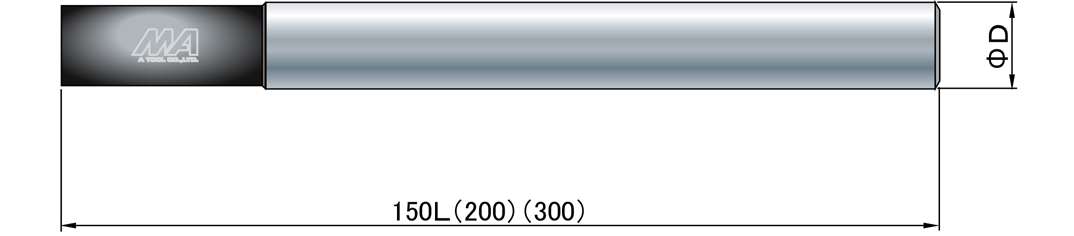

モジュラーアーバ品番
| CODE | 全長L | シャンク径ΦD | 使用ヘッド | クランプボルト |
|---|---|---|---|---|
| MS-ST16-150 | 150 | 16.0 | MSCV-25 | MSCVB-25 |
| MSCV-32 | MSCVB-32 |
※全長250、300も御用意できます。BTタイプ、HSKタイプも製作致します。
